연산 증폭기란
연산 증폭기(op-amp)는 출력 단자와 입력 단자 사이에 저항 및 커패시터와 같은 외부 피드백 구성 요소와 함께 사용하도록 설계된 일종의 전압 증폭기입니다. 연산 증폭기는 매우 다재다능하며 아날로그 및 디지털 회로, 신호 처리 및 제어 시스템을 포함한 광범위한 응용 분야에 사용됩니다.
연산 증폭기에는 차동 입력단이 있는데, 이는 두 입력 신호 간의 차이를 증폭할 수 있음을 의미합니다. 또한 게인이 매우 높아 작은 입력 신호를 많은 양으로 증폭할 수 있습니다. 또한 연산 증폭기는 입력 신호 소스에서 많은 전류를 끌어오지 않는 높은 입력 임피던스와 낮은 신호 강도 손실로 부하를 구동할 수 있는 낮은 출력 임피던스를 가집니다.
사용 가능한 다양한 유형의 연산 증폭기가 있으며 각각 고유한 특성과 기능 세트가 있습니다. 일부 연산 증폭기는 고성능에 최적화되어 있는 반면 다른 연산 증폭기는 저전력 소비 또는 저비용으로 설계되었습니다.
연산 증폭기는 증폭기, 필터, 발진기 및 비교기를 포함한 광범위한 회로에 사용됩니다. 또한 오디오 시스템, 의료 장비 및 산업 제어 시스템과 같은 다양한 애플리케이션에 사용됩니다.
연산 증폭기의 특징
연산 증폭기(op-amps)에는 다양한 응용 분야에서 유용하게 사용할 수 있는 몇 가지 주요 특성이 있습니다. 이러한 특성에는 다음이 포함됩니다.
차동 입력 단계: 연산 증폭기는 단일 입력 신호의 절대값이 아닌 두 입력 신호 간의 차이를 증폭하도록 설계되었습니다. 이는 연산 증폭기의 입력단에 각 입력 신호에 대해 하나씩 두 개의 입력 단자가 있음을 의미합니다.
높은 이득: 연산 증폭기는 매우 높은 이득을 가지므로 작은 입력 신호를 많은 양으로 증폭할 수 있습니다. 연산 증폭기의 이득은 일반적으로 입력 전압에 대한 출력 전압의 비율인 전압 이득으로 지정됩니다.
높은 입력 임피던스: 연산 증폭기는 입력 임피던스가 높기 때문에 입력 신호 소스에서 많은 전류를 끌어오지 않습니다. 이는 연산 증폭기가 신호 소스에 상당한 부하를 주지 않고 신호를 증폭할 수 있기 때문에 유용합니다.
낮은 출력 임피던스: 연산 증폭기는 출력 임피던스가 낮으므로 신호 강도 손실을 최소화하면서 부하를 구동할 수 있습니다. 이는 연산 증폭기가 상당한 전압 강하 없이 증폭된 출력 신호를 부하에 전달할 수 있게 해주기 때문에 유용합니다.
선형 작동: 연산 증폭기는 선형으로 작동하도록 설계되었습니다. 즉, 출력 신호는 입력 신호의 비례 및 증폭 버전입니다. 이는 선형 동작이 중요한 신호 처리 및 제어 시스템과 같은 다양한 응용 분야에서 연산 증폭기를 사용할 수 있기 때문에 유용합니다.
넓은 대역폭: Op 앰프는 넓은 대역폭을 가지고 있어 넓은 범위의 주파수에서 신호를 증폭할 수 있습니다. 연산 증폭기의 대역폭은 일반적으로 연산 증폭기의 이득이 DC에서 이득보다 3dB 또는 -3dB 낮은 주파수인 3dB 또는 -3dB 포인트로 지정됩니다.
넓은 공급 전압 범위: 연산 증폭기는 광범위한 공급 전압에서 작동하도록 설계되어 다양한 애플리케이션과 환경에서 사용할 수 있습니다. 연산 증폭기의 공급 전압 범위는 일반적으로 연산 증폭기가 허용할 수 있는 최소 및 최대 공급 전압으로 지정됩니다.
낮은 오프셋 전압: 연산 증폭기는 오프셋 전압이 낮습니다. 즉, 연산 증폭기의 출력 전압은 입력 신호 간의 작은 차이에 의해 크게 영향을 받지 않습니다. 이는 입력 신호가 완벽하게 균형을 이루지 못한 경우에도 연산 증폭기가 우수한 선형성을 유지할 수 있도록 하기 때문에 중요합니다.
연산 증폭기의 종류
연산 증폭기(op-amp)는 작은 전압 신호를 증폭하도록 설계된 증폭기 유형입니다. 그것은 많은 전자 회로의 핵심 구성 요소이며 신호 처리, 제어 시스템 및 통신 시스템을 포함한 다양한 응용 분야에서 사용됩니다.
성능 특성과 의도된 응용 분야에 따라 구별되는 여러 유형의 연산 증폭기가 있습니다. 몇 가지 일반적인 유형의 연산 증폭기는 다음과 같습니다.
전압 피드백 연산 증폭기: 가장 일반적인 유형의 연산 증폭기이며 높은 이득과 빠른 응답 시간이 특징입니다. 오디오 시스템, 데이터 수집 시스템 및 계측 증폭기를 포함한 다양한 응용 분야에서 사용됩니다.
전류 피드백 연산 증폭기: 이 연산 증폭기는 고속 및 낮은 왜곡이 특징이며 비디오 증폭기 및 고속 데이터 변환기와 같은 애플리케이션에 사용됩니다.
저전력 연산 증폭기: 이 연산 증폭기는 매우 적은 전력을 소비하도록 설계되어 휴대용 및 배터리 전원 장치에 사용하기에 적합합니다. 센서, 의료 기기 및 전력 소비가 중요한 기타 응용 분야에 자주 사용됩니다.
고전압 연산 증폭기: 이 연산 증폭기는 고전압에서 작동하도록 설계되었으며 고전압 전원 공급 장치 및 모터 제어 회로와 같은 애플리케이션에 사용됩니다.
정밀 연산 증폭기: 이 연산 증폭기는 매우 높은 정확도와 낮은 잡음을 제공하도록 설계되었으며 계측 및 과학 측정과 같은 응용 분야에 사용됩니다.
전반적으로 특정 애플리케이션에 사용되는 연산 증폭기 유형은 회로의 특정 성능 및 설계 요구 사항에 따라 달라집니다.
연산 증폭기의 중요성
연산 증폭기(op-amps)는 높은 정확도와 낮은 왜곡으로 작은 신호를 증폭할 수 있기 때문에 중요합니다. 그들은 오디오 시스템, 제어 시스템 및 통신 시스템을 포함한 다양한 전자 회로에 널리 사용됩니다.
연산 증폭기의 일부 특정 애플리케이션 및 이점은 다음과 같습니다.
오디오 시스템: Op 앰프는 오디오 시스템에서 마이크나 악기에서 생성되는 것과 같은 작은 오디오 신호를 증폭하는 데 사용됩니다. 또한 오디오 출력의 볼륨과 톤을 제어하는 데 사용됩니다.
제어 시스템: 연산 증폭기는 작은 신호를 증폭하고 더하기, 빼기 및 적분과 같은 수학적 연산을 수행하기 위해 제어 시스템에 사용됩니다. 이를 통해 기계 시스템의 위치, 속도 및 가속도를 매우 정밀하게 제어할 수 있습니다.
통신 시스템: 연산 증폭기는 통신 시스템에서 라디오, 텔레비전 및 전화 시스템에 사용되는 것과 같은 작은 신호를 증폭하고 필터링하는 데 사용됩니다. 또한 장거리 전송으로 인해 약해지거나 왜곡된 신호를 재생성하는 데 사용됩니다.
전반적으로 연산 증폭기를 사용하면 작은 신호를 높은 정확도와 낮은 왜곡으로 증폭하고 처리할 수 있으므로 많은 전자 시스템의 필수 구성 요소가 됩니다.
연산 증폭기의 예시
연산 증폭기(op-amp)는 전자 회로에서 일반적으로 사용되는 증폭기 유형입니다. 작은 입력 신호를 증폭하고 더 큰 출력 신호를 생성할 수 있는 고이득 증폭기입니다.
다음은 연산 증폭기 회로의 예입니다.

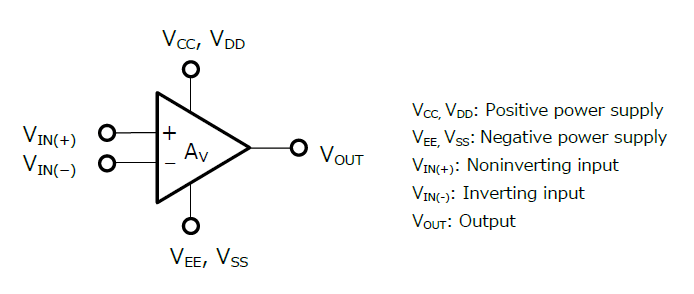

연산 증폭기와 두 개의 입력 신호(V1 및 V2)가 있는 회로가 있다고 상상해 보십시오. 연산 증폭기에는 양의 입력 단자(비반전 입력)와 음의 입력 단자(반전 입력)가 있습니다.
두 개의 입력 신호는 각각 양극 및 음극 입력 단자에 적용됩니다. 연산 증폭기의 출력은 다음 방정식으로 제공됩니다.
Vout = A(V1 - V2)
여기서 A는 연산 증폭기의 이득입니다.
따라서 V1이 V2보다 크면 연산 증폭기의 출력은 양수가 됩니다. V1이 V2보다 작으면 출력이 음수가 됩니다. V1이 V2와 같으면 출력은 0이 됩니다.
연산 증폭기는 증폭, 필터링 및 신호 처리를 비롯한 다양한 응용 분야에 사용됩니다. 사용하기 쉽고 저렴한 비용으로 고성능을 제공하기 때문에 전자 회로에 널리 사용됩니다.
